止回閥分幾種？工作原理是什么？
[ 2013-12-04 ]
止回閥分幾種？工作原理是什么？

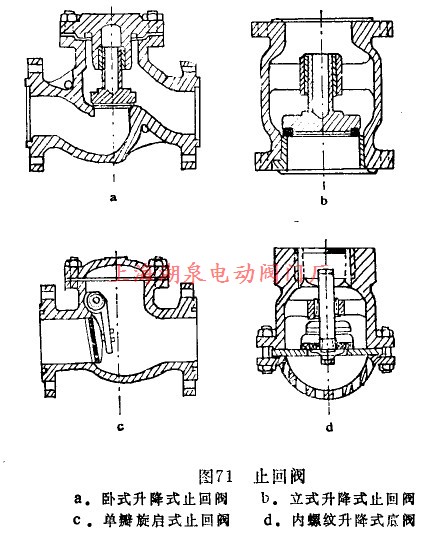

答：止回閥，又叫單流閥、逆止閥。按結構分為升降式止回閥和旋啟式止回閥兩種。升降式止回閥又有臥式(圖71a)均立式(圖71b)之分，臥式用于水平管道，立式用于垂直管道。升降式止回閥的閥瓣，可沿閥體垂直中心線移動。旋啟式有單瓣、雙瓣、多辯之分，其閥瓣圍繞閉體內的銷軸旋轉，單瓣旋啟式止回閥如圖71c所示。
止回閥工作原理是依靠流體本身的壓力變化自動啟閉．阻止介質倒流。它多用于給水管路。
吸水底閥是止回閥的一種。升降式吸水底閥密封性鉸好，噪音較小，一般用于公稱直徑小于200毫米的水平管道上。旋啟式吸水底閥密封性較差，噪音較大，一殷多用于垂直或大直徑的管道上。吸水底閥裝于泵的吸入管端部，用內螺紋或法蘭與管道連接。圖71d是用內螺紋連接的吸水底閥。
答：止回閥，又叫單流閥、逆止閥。按結構分為升降式止回閥和旋啟式止回閥兩種。升降式止回閥又有臥式(圖71a)均立式(圖71b)之分，臥式用于水平管道，立式用于垂直管道。升降式止回閥的閥瓣，可沿閥體垂直中心線移動。旋啟式有單瓣、雙瓣、多辯之分，其閥瓣圍繞閉體內的銷軸旋轉，單瓣旋啟式止回閥如圖71c所示。
止回閥工作原理是依靠流體本身的壓力變化自動啟閉．阻止介質倒流。它多用于給水管路。
吸水底閥是止回閥的一種。升降式吸水底閥密封性鉸好，噪音較小，一般用于公稱直徑小于200毫米的水平管道上。旋啟式吸水底閥密封性較差，噪音較大，一殷多用于垂直或大直徑的管道上。吸水底閥裝于泵的吸入管端部，用內螺紋或法蘭與管道連接。圖71d是用內螺紋連接的吸水底閥。
