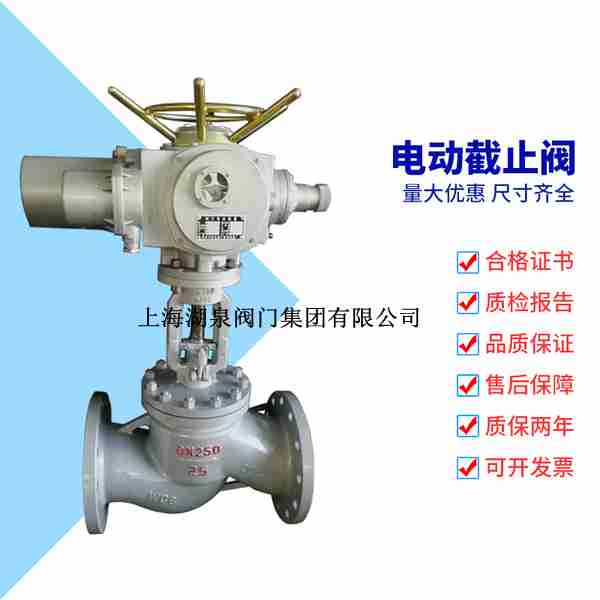

j941h 25c dn250電動截止閥廠家、型號
[ 2021-11-08 ]
上海湖泉閥門j941h 25c dn250電動截止閥廠家，型號J941H/Y、J941W，它是由電動執行機構和截止閥兩部分組成，區別在它的關閉件是個閥體，閥體繞閥體中心線作旋轉來達到開啟、關閉的一種電動閥門。該電動截止閥產品是一種常用的截斷閥，主要用來按通或截斷管路中的介質，一般不用于調節流量，截止閥適用的壓力、溫度范圍很大，但一般用于中、小口徑的管道。該電動截止閥與閘閥相比，截止閥的結構較簡單，制造與維修都較方便,密封面不易磨損、擦傷，密封性較好，壽命較長,啟閉時閥瓣行程較小，啟閉時間較短，閥門高度較小。該系列電動閥門連接形式分法蘭、焊接兩種，驅動方式有手動、電動兩種。它廣泛適用于水、蒸汽或空氣的管路上，而且密封面運動磨擦力小、啟閉輕便，而且密封面磨損有自動補償功能。
j941h 25c dn250電動截止閥廠家、型號技術參數
j941h 25c dn250電動截止閥廠家、型號技術參數
|
公稱壓力 (MPa) |
試驗壓力(MPa) | 適用介質 |
適用溫度 ℃ |
||
| 殼本 | 密封(液體) | 低壓密封(氣) | |||
| 1.6 | 2.4 | 1.76 | 0.6 | 水、蒸汽、油品 | ≤425℃ |
| 2.5 | 3.75 | 2.75 | |||
| 4.0 | 6.00 | 4.4 | |||
| 6.4 | 9.60 | 7.04 | |||
| 公稱壓力NominalPressure | 1.6 | 2.5 | 4.0 | 6.4 | 10.0 | 16.0 |
| 強度試驗 Shell Test | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 | 24.0 |
| 水密封試驗 Water Seal Test | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
| 上密封試驗Backseat Test | 1.8 | 2.8 | 4.4 | 7.0 | 11.0 | 18.0 |
| 氣密封試驗 Air Seal Test | 0.5-0.7 | |||||
| 25.0MPa | ||||||||
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 150 | 180 | 180 | 250 | 250 | 340 | 390 | 480 |
| H | 575 | 590 | 605 | 720 | 720 | 1060 | 1280 | 1290 |
| 32.0MPa | ||||||||
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 150 | 180 | 180 | 250 | 250 | 470 | 570 | 660 |
| H | 575 | 590 | 605 | 720 | 720 | 1140 | 1350 | 1500 |
| P 57 170V | ||||||||
| DN | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 |
| L | 150 | 180 | 180 | 250 | 250 | 760 | 865 | 965 |
| H | 575 | 590 | 605 | 720 | 720 | 1545 | 1790 | 1890 |
