電動蝶閥的型號和結構詳細圖解

[ 2022-06-22 ]

蝶閥、電動蝶閥的型號和結構詳細圖解我們常見的蝶閥型號如下：通風蝶閥的型號： D341H、D341W；三偏心對夾硬密封蝶閥的型號： D73H、D373H、D673H、D973H；中線蝶閥的型號： D41X、D341X、D641X、D941X；中線對夾蝶閥的型號： D71X、D371X、D671X、D971X。電動蝶閥的型號:D941F、D941H、D941W、D942F、D942H、D942W、D943F、D943H、D943W、D971F、D971H、D971W、D973F、D973H、D973W等。

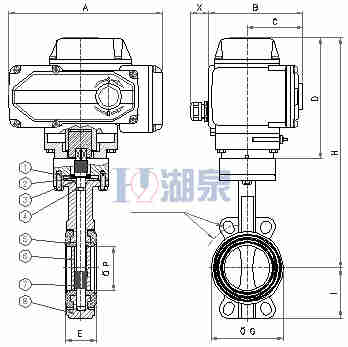

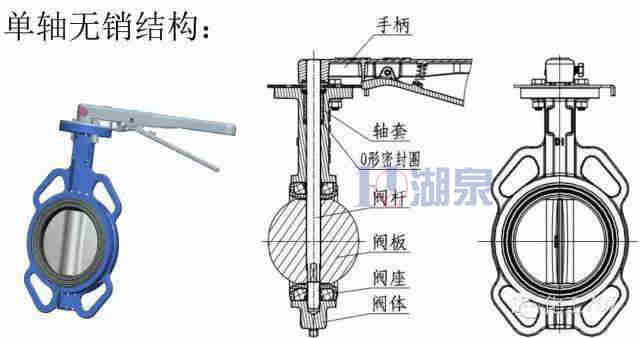

電動蝶閥結構圖、電動蝶閥連接方式主要有：法蘭式和對夾式；電動蝶閥密封形式主要有：橡膠密封和金屬密封。按結構形式分電動蝶閥結構圖電動蝶閥是應用在自動控制系統中的一種調節閥裝置。該電動閥的控制原理是可以根據電源的信號來起到對閥門的關閉進行主導和控制。在高溫高壓工況下,仍具有穩定的密封性能.它的特殊密封系統可保證從超低溫至超高溫各溫度范圍都具有較高的密封性能蝶閥主要由閥體、閥桿、碟板和密封圈組成，閥體呈圓筒形，軸向長度短，內置碟板。

我們常講的蝶閥是用圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體通道的一種電動閥門，蝶閥的蝶板安裝在管道的直徑方向上，在蝶閥閥體圓柱形通道內，通過圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，黨旋轉到90°時，它的閥門則程全開狀態，改變碟板的偏轉角度，就可以控制介質的流量。

因此我們在選擇電動蝶閥時，應充分考慮管路系統受壓力損失的影響，還應該考慮關閉時蝶板承受管道介質壓力的堅固性。另外還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。電動蝶閥的結構長度和總體高度較小，開啟和關閉速度快，它具有良好的流體控制特性等特點，電動蝶閥的結構原理最適合制作大口徑電動閥門。當要求電動蝶閥作控制流量使用時，最重要的是正確選擇電動蝶閥的尺寸和類型，使之能夠恰當地、有效地工作。
