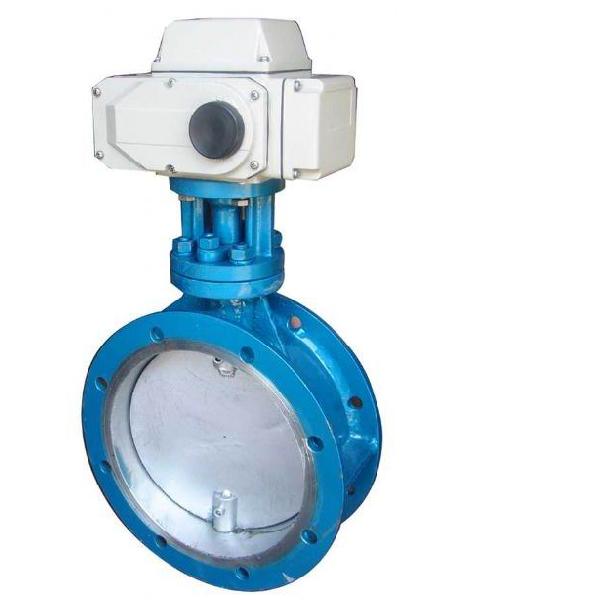

產品名稱：D941W-1C/P電動通風蝶閥[ 2013-10-15 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
產品說明：
電動通風蝶閥適用于兩位切斷的場合。閥門與執行機構的連接采用直連方式，電動執行機構無須配伺服放大器，輸入220VAC電源即可控制運轉。電動通風蝶閥蝶閥采用鋼板焊接制造，具有結構尺寸短，重量輕，安裝方便等特點。該閥驅動力矩小，啟閉靈活，操作方便。閥體上設置油密封擋圈，密封副之間無可見間隙，泄漏率小。電動通風蝶閥蝶板與閥體間的膨脹間隙大，能有效防止因熱漲冷縮造成的卡死現象。電動通風蝶閥可配備多種驅動裝置，如手動裝置、蝸輪傳動裝置、氣動裝置、電動裝置。通風蝶閥廣泛用于治金、師化、電力、建材、礦山等工業管線，對介質氣體氣控制或調節作用。
產品特點：
D941W-1C/P電動通風蝶閥采用與閥體相同材料加工成密封圈，采用電或氣動傳動。其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa,一般適用于工業、冶金、環保等管道作通風調節介質流量之用。其主要特點為：
1、設計新穎、合理、結構獨特，重量輕，啟閉迅速。
2、操力矩小，操作方便，省力靈巧。
3、采用適應的材料以滿足低、中、高不同介質溫度其及腐蝕性介質等。
產品執行標準：
設計標準:GB/T12238-1989 JB/T8692-1998
法蘭連接尺寸:GB/T9115.1-2000
結構長度 h:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
產品性能參數：
D941W-1C/P電動通風蝶閥主要性能參數 公稱壓力PN 0.1MPa 配管法蘭 GB/T9115 泄漏率 普通型≤3% 后座型≤1% 安裝方式 常溫型(C型) 高溫型(P型) 工作溫度℃ ≤350 ≤600 產品零件材料：
D941W-1C/P電動通風蝶閥主要零件材料 閥體、閥板 優質碳鋼 不銹鋼 閥軸 碳鋼、不銹鋼 填料 柔性石墨 產品外形及結構尺寸：
D941W-1C/P電動通風蝶閥主要外形及結構尺寸 公稱通徑DN D D1 B n-φd L1 ZAJW-1 D941W-1 L H 電動裝置 L H 電動裝置 200 320 280 140 8-18 170 485 300 ZKJ-210 520 400 Z5-24 250 375 335 12-18 197 535 570 300 440 395 170 12-22 220 598 620 350 490 445 250 648 670 400 540 495 190 16-22 270 698 720 450 595 550 300 755 770 500 645 600 20-22 325 805 820 Z10-24 600 755 705 210 20-26 510 1055 540 ZKJ-310 950 700 860 810 24-26 560 1155 1050 800 975 920 24-30 618 1255 630 ZKJ-410 1150 900 1075 1020 250 668 1355 1250 1000 1175 1120 28-30 718 1455 1350 570 1100 1275 1220 768 1555 740 ZKJ-510 1450 Z30-24 1200 1375 1320 32-30 818 1655 1550 1300 1475 1420 868 1755 1650 1400 1575 1520 300 36-30 918 1855 1750 1500 1690 1630 1000 1970 1850 1600 1790 1730 40-30 1050 2170 1950 1700 1890 1830 1110 2270 2050 Z30-24 1800 1990 1930 44-30 1150 2370 2200 1900 2090 2030 1200 2470 2300 2000 2190 2130 48-30 1250 2570 2400 2200 2405 2340 350 52-33 1350 2770 850 ZKJ-610 2600 2400 2605 2540 56-33 1450 2975 2860 660 Z30-24 2500 2705 2640 1500 3075 2960 2600 2805 2740 60-33 1553 3175 3060 2800 3030 2960 400 64-36 1655 3375 3260 3000 3230 3160 68-36 1755 3575 3460 產品訂貨須知：
一、①電動通風蝶閥產品名稱與型號②電動通風蝶閥口徑③是否帶附件以便我們的為您正確選型。
二、若已經由設計單位選定上海湖泉的電動通風蝶閥型號，請按電動通風蝶閥型號直接向我司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的湖泉閥門專家為您審核把關。
