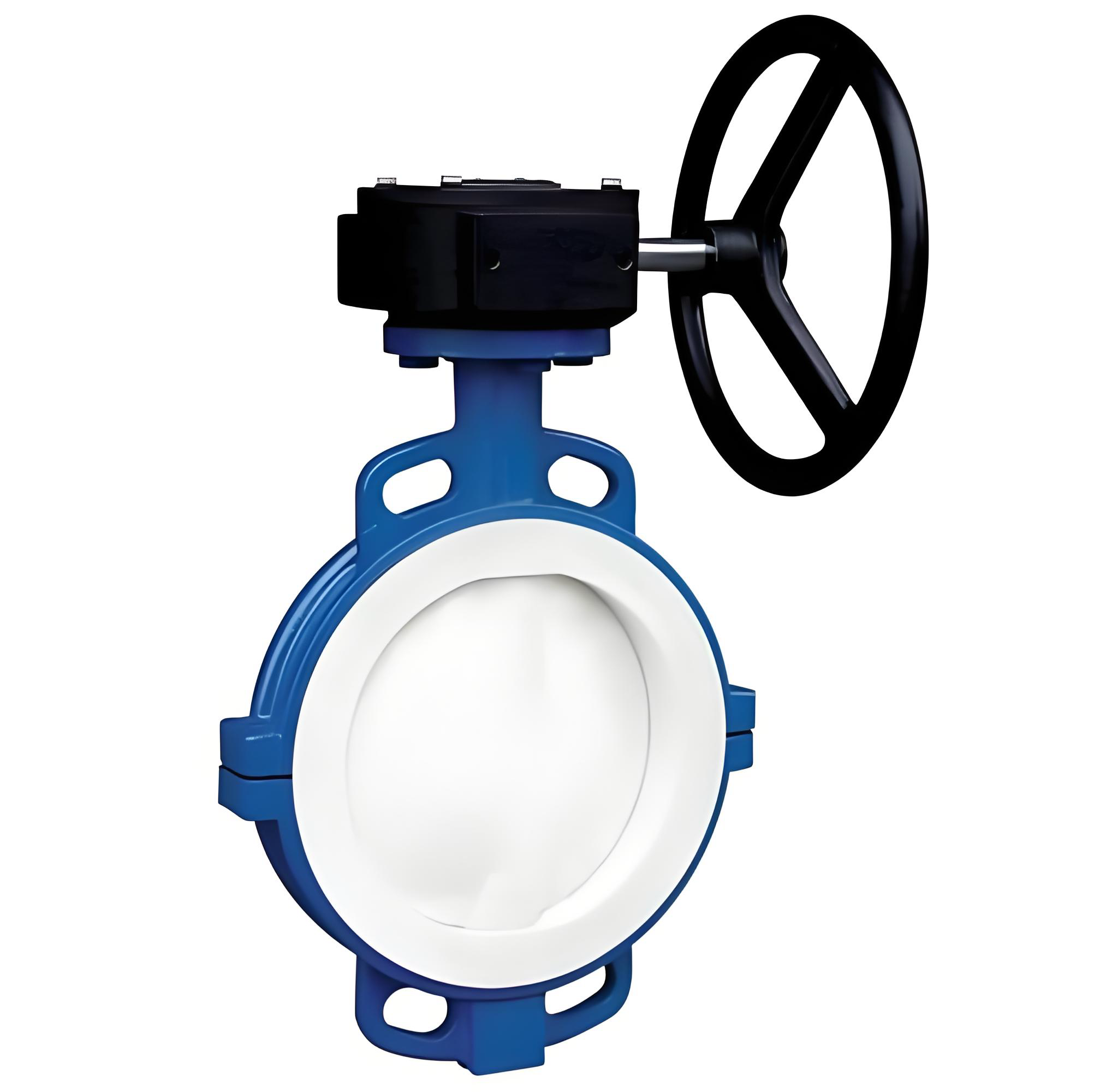

產品名稱：蝶閥\D371F46-10C\DN500\襯氟\蝶板WCB襯F46\手動 [ 2025-11-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、產品結構與核心技術

該閥門采用分體式閥體設計，閥體基材可選用鑄鐵、鑄鋼或不銹鋼。‌ 其核心部件——蝶板與閥體內壁均采用氟塑料（F46）全襯里技術，形成完整的耐腐蝕隔離層。‌密封系統結合襯氟塑料蝶板的球形密封表面與閥座基部的硅橡膠襯墊，通過四級加載彈性結構實現雙向承壓與零泄漏性能。‌ 閥軸采用特殊設計，確保其不與腔內流體介質接觸，支持不拆卸管道直接更換閥軸，極大簡化了維護流程。‌

二、性能參數與適用條件
- ‌公稱通徑‌：DN500（覆蓋范圍DN15-DN1000）‌
- ‌壓力等級‌：PN1.0MPa（10C）‌
- ‌溫度范圍‌：-50℃至+180℃‌
- ‌驅動方式‌：手動（蝸輪傳動）‌
- ‌連接形式‌：對夾式（亦可提供法蘭式）‌
- ‌操作特性‌：旋轉90°即可完成啟閉，啟閉力矩小，兼具切斷與流量調節功能。‌
三、耐腐蝕性與應用領域
該閥門憑借F46襯里的優異化學穩定性，可耐受硫酸、氫氟酸、磷酸、氯氣、強堿、王水及各種有機溶劑等強腐蝕性介質。‌主要應用于化工、石油、制藥、電力、冶金等行業的腐蝕性介質輸送管道，是替代閘閥、截止閥的理想選擇。‌
四、主要優勢
- ‌耐腐蝕性‌：氟塑料全襯里結構確保閥門在極端腐蝕環境下長期穩定運行。‌
- ‌密封性能可靠‌：彈性密封與四級加載技術實現雙向零泄漏密封。‌
- ‌維護便捷‌：分體式閥體設計與閥軸隔離結構，允許在線更換閥軸，減少停機時間。‌
- ‌結構緊湊輕便‌：相比同參數閘閥，重量減輕30%-50%，安裝空間需求小。‌
五、設計與制造標準
產品遵循GB/T12238、API 609、MSS SP-67等國際與國內標準，確保其性能與安全性符合工業管道系統的嚴格要求。‌
