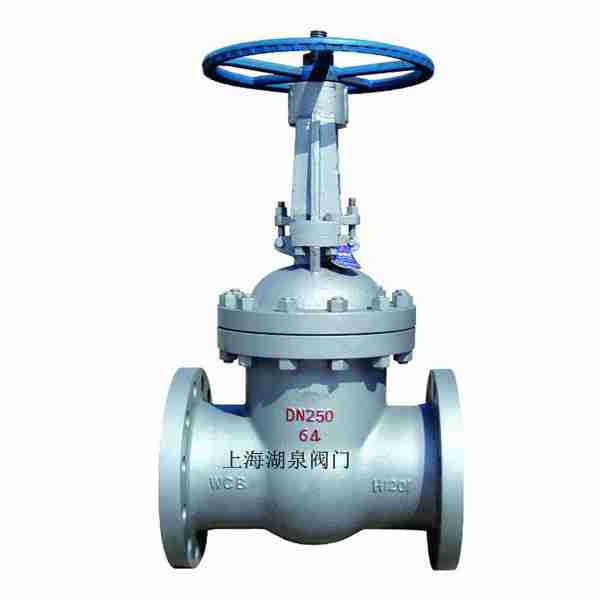

產品名稱：高溫閘閥Z60Y、Z61Y、Z62Y[ 2021-08-17 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

型號：Z60Y、Z61Y、Z62Y
電站閘閥，高溫高壓電站閘閥，中法蘭高溫高壓閘閥廠家
連接形式：焊接連接
產品材質：WCB,WC6,WC9等
公稱通徑：DN50-DN600
適應介質：水、蒸汽、油品、液化氣、天然氣、煤氣等
壓力環境：1.6-16.0MPa
工作溫度：-29～+590℃
閥門標準：GB/T12234
流動方向：雙向
更多點擊：閘閥
高溫閘閥Z60Y、Z61Y、Z62Y主要特點：
1、閥座密封面采用鈷基硬質合金堆焊而成，耐磨、抗擦傷性能好。
2、閥桿表面經抗蝕性氮化處理，具有良好的抗腐蝕性和抗擦傷性。
3、支管兩端為焊接連接，閥門的開啟和關閉由齒輪傳動裝置來控制。
4、壓力自緊式密封機構，借介質壓力壓緊楔形密封圈來達到密封，介質壓力越高密封性能越好。
5、閥門關閉主要通過閥蓋上的錐齒輪機構及能夠調整的為雙式單閘板，萬向頂、夾圈等組成，借閥體內導向作升降運動。

高溫閘閥Z60Y、Z61Y、Z62Y有兩種標準形式，一種是遵循ANSIB16.34和JISL1E101標準的引進型,另一種是按JB3595標準的國標型.其遵循的溫度-壓力等級是一致的，在一些管道中存在著某種互換關系。中部采用無閥蓋壓力自緊式，在高溫高壓工況下具有良好的密封性能。

Z60Y-250					25			37.5			27.5		-				≤425	水、蒸汽、Water,steam
Z60Y-320					32			48.0			36.0		-				≤425
Z60Y-P54100					-			30.0			22.0		P5410				≤540	蒸汽 Steam
Z60Y-P54170					-			48.0			36.0		P5417				≤540
1.6MPa	DN	L	D	D1		D2			n-φd	電裝型號		L1		H	D0	重量
BW對焊連接 16C 16P 16R 16I	40	200	145	110		85	16		4-18	DZW10		590		595	365	87.5
	50	250	160	125		100	16		4-18	DZW10		590		653	365	90
	65	265	180	145		120	18		4-18	DZW10		590		665	365	96
	80	280	195	160		135	20		8-18	DZW15		590		725	365	108
	100	300	215	180		155	20		8-18	DZW20		590		787	365	126
