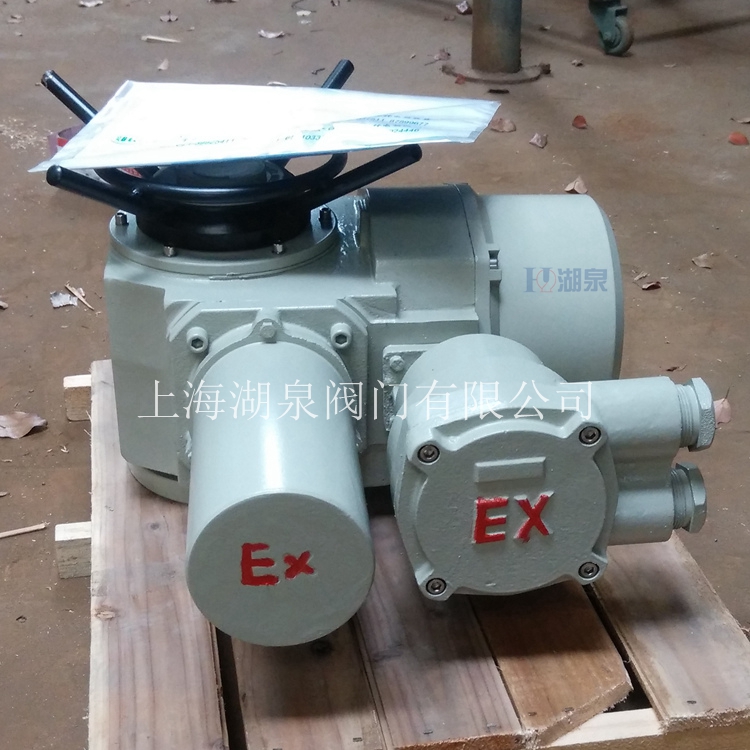

產品名稱： dzw多回轉電動執行器[ 2020-10-26 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、dzw多回轉電動執行器產品描述
我公司生產的dzw多回轉電動執行器采用的傳感元件，參考國外公司的電路,集電源變壓器，整流、穩壓、功放、恒流于一體，制成模塊（M）使執行機構的可靠性、穩定性更高，從而使系統更加安全可靠。它接受調節單元（或計算機）信號，自動地操縱執行機構完成調節任務，廣泛地用于電站、化工、石油、冶金、建材、供熱、輕工、水處理等行業。它可以輸出力和直線位移。 DKZ型電動執行機構，配上各種電動操作器，可完成調節系統的“手動←→自動”的無擾動切換，及時對被調節對象的遠方手動操作。

二、dzw多回轉電動執行器產品特點
閥門電動執行器，是我公司在原有成熟產品的基礎上改進和完善結構，優化防護性能及關鍵零部件，完全自主研發的新一代產品，具有結構緊湊，體積小，外形美觀，性能穩定可靠等優點。良好的防護等級可滿足多種設計的需要：隔爆型、整體開關型、整體調節型。
本產品性能符合JB/T8528-1997(普通型閥門電動裝置技術條件）規定。隔爆型的性能符合GB3836.1-2000(爆炸性氣體環境用氣設備：通用要求）GB3836.2-2000(爆炸性氣體環境用電氣設備第2部分：隔爆型“d”及JB-T8529-1997(隔爆型電動裝置技術條件）的規定。
分體式結構（俗稱普通型）：控制單元與電動執行機構分離，電動執行機構不能單獨實現對閥門的控制，必須在控制單元中加入控制單元才能實現控制，控制單元或控制柜形式一般采用外置式進行匹配。
這種結構的缺點是不容易安裝整個系統，增加了布線和安裝成本，且容易出現故障，在故障發生時不容易診斷和修理費用是不理想的。
集成結構（俗稱整體型）：控制單元和電動執行器封裝成一個，可以在沒有外部控制單元的情況下原位操作，只需輸出相關控制信息即可遠程操作。
這種結構的優點是易于安裝整個系統，減少了布線和安裝成本，易于診斷和解決問題。然而，傳統的集成結構產品存在許多缺陷，因此產生了智能電動執行器，這將在后面解釋。

三、 dzw多回轉電動執行器工作環境和特點
1、電源：電機為三相交流，380V（特殊訂貨660V或220V），50Hz（特殊訂貨60Hz）；控制線為220V，50Hz（特殊訂貨60Hz）；遠程控制為24VDC。
2、環境溫度：-20～ 60℃（特殊訂貨-60～ 80℃）。
3、相對濕度：≤90%（25℃時）。
4、周?chē)橘|(zhì)：戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dI和dIIBT4兩種，dI適用于煤礦非采掘工作面；dIIBT4用于工廠，適用于環境為IIA、IIB級T1～T4組的爆炸性氣體混合物。
5、防護等級：戶外型和防爆型為IP54～I(xiàn)P68。
6、工作制：為短時10分鐘（特殊訂貨30分鐘）。他們具有功能全，性能可靠，控制系統先進，體積小，重量輕，使用維護方便等特點。DZW型：多回轉電動裝置，通稱為DZW型。適用于閥瓣做直線運動的閥門，如閘閥，截止閥，隔膜閥，節流閥等。其派生產品適用球閥、蝶閥和風門等。用于閥門的開啟，關閉或調節，是對閥門實現遠控，集控和自控的必不可少的驅動裝置。多回轉閥門電動裝置，通稱為Z型，有轉矩型和推力型。適用于閥瓣做直線運動的閥門，如閘閥、截止閥、隔膜閥、水閘門等。用于閥門的開啟、關閉或調節，是對閥門實現遠控、集控和自控的必不可少的驅動裝置。他們具有功能全、性能可靠、控制系統先進、體積小、重量輕、使用維護方便等特點。廣泛用于電力、冶金、石油、化工、造紙、污水處理等部門。
多回轉電動裝置按防護類型分：有戶外型和隔爆型；
按控制方式分：有常規型、整體型和整體調節型；
按連接型式分：有轉矩型、電站型和推力型。

四、dzw多回轉電動執行器主要性能參數

型號規格	公稱轉矩（N·m）	公稱推力（KN）	zui大閥桿直徑	zui大轉圈數（圈）	手動 速比	輸出轉速（r/min）	電機功率（KW）	參考重量（Kg）
Z5	50	20	28	60	1:1	12	0.12	28
Z10	100	40	28	60	1:1	24/36	0.25/0.37	45
Z15	150	40	28	60	1:1	24/36	0.37/0.55	50
Z20	200	100	40	60	1:1	18/24	0.37/0.55	55
Z30	300	100	40	60	1:1	18/24	0.55/0.75	58
Z45	450	150	48	120	1:1 (20:1)	24/36	1.1/1.5	110
Z60	600	150	48	120	1:1 (20:1)	24/36	1.5/2.2	120
Z90	900	200	60	120	1:1 (25:1)	24/36	2.2/3	139
Z120	1200	200	60	120	1:1 (25:1)	24/36	3/4	142
Z180	1800	325	70	150	22.5:1	18/24	4/5.5	250
Z250	2500	325	70	150	22.5:1	18/24	5.5/7.5	255
Z350	3500	700	80	150	20:1	18/24	7.5/10	330
Z500	5000	700	80	150	20:1	18/24	10/15	350
