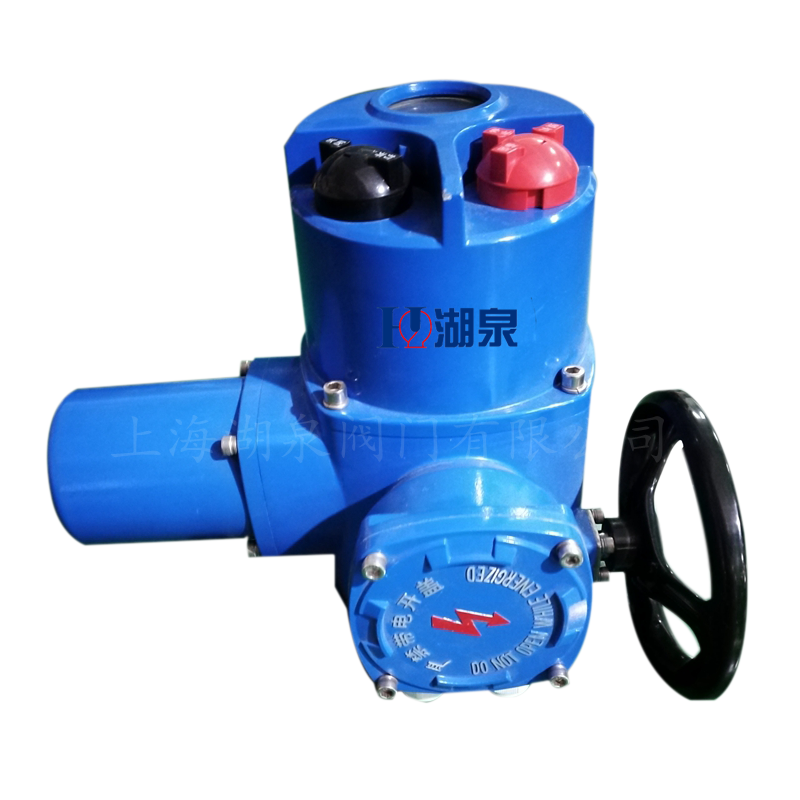

一、閥門電動裝置q30產品概述

上海湖泉閥門有限公司生產的閥門電動裝置q3是閥門實現開啟、關閉或調節控制的驅動設備，適用于蝶閥、球閥、旋塞閥和風門等做90°回轉的閥門。本系列電動裝置可遠距離控制，也可現場操作。備貨齊全,型號齊全,電動閥著名品牌，廣泛用于電力、冶金、石油、化工、食品、紡織、造紙、制藥、水廠和污水處理等行業。產品倉庫現貨供應,品質高的電動閥門驅動裝置質優價廉，業的銷售和技術服務團隊!好品質值得信賴,使用性能好。

二、閥門電動裝置q30故障及排除方法

序號	故障	原因	排除方法
1	電機動不了	1、電源線脫開 2、控制線路故障 3、行程或轉矩機構失靈	1、檢查電源線 2、排除線路故障 3、排除行程或轉矩故障
2	輸出軸方向不符合規定	電源線序接反	調換任意兩根電源線
3	電機過熱	1、連續工作時間太長 2、電機與執行器不配套 3、缺相	1、停止運行，使電機冷卻 2、檢查配套情況 3、檢查電源線
4	運行中電機停轉	1、轉矩控制動作 2、閥門故障	1、增大整定轉矩 2、檢查閥門
5	到位后電機不?；驘舨涣?/td>	1、行程或轉矩機構故障 2、行程控制器調整不當	1、檢查行程力矩機構 2、重新調整行程機構

三、閥門電動裝置q30技術參數規格

基座號	型號	輸出轉矩（N·m）	zui大閥桿直徑	手動速比	輸出轉速（r/min）
					0.5	1	1.5	2	3	4
					電機功率（KW）
Q1	Q10	100	28	88	0.03	0.06	0.09	0.09	0.18	0.18
	Q20	200			0.06	0.09	0.12	0.12	0.25	0.25
	Q30	300			0.06	0.12	0.18	0.18	0.37	0.37
Q2	Q60	600	42	74	0.18	0.18	0.25	0.25	0.55	0.55
	Q90	900			0.18	0.25	0.37	0.37	0.75	0.75
	Q120	1200			0.18	0.37	0.55	0.55	1.1	1.1
Q3	Q200	2000	60	67	0.37	0.55	0.75	1.1	-	-
	Q250	2500			0.55	0.55	0.75	1.1	-	-
	Q300	3000			0.55	0.75	1.1	-	-	-
	Q400	4000			0.55	0.75	-	-	-	-
	Q500	5000			0.75	1.1	-	-	-
