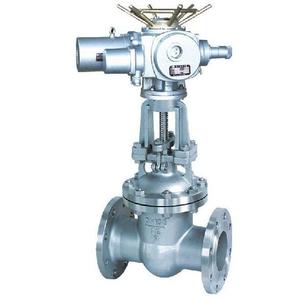

產品名稱：Z941H電動法蘭閘閥[ 2014-10-27 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Z941H電動法蘭閘閥主要特點及用途：

1、結構緊湊、設計合理、閥門剛性好，通道流暢，流阻系數小。
2、密封面采用不銹鋼和硬質合金，使用壽命長。
3、采用柔性石墨填料板、密封可靠、操作輕便靈活。
4、驅動方式分手動、電動、氣動、齒輪傳動、結構形式；彈性楔式單閥、剛性楔式單閥板和雙閘板型式。
5、廣泛適用于石油、化工、火力發電廠等油品、水、蒸汽管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

二、Z941H電動法蘭閘閥設計制造標準：

1．設計制造按GB/T 12234-89
2、結構長度按GB/T 12221-89
3、法蘭連接尺寸按：JB/T 79-94
4、閥門檢查和試驗按GB/T 13927-92

三、Z941H電動法蘭閘閥主要性能規范：

公稱壓力（MPa）	試驗壓力（MPa）
公稱壓力（MPa）	殼體	密封（液）	密封（氣）	上密封
1.6	2.4	1.76	0.6	1.76
2.5	3.8	2.75	0.6	2.75
4.0	6.0	4.4	0.6	4.4
6.4	9.6	7.04	0.6	7.04
10.0	15.0	11.0	0.6	11.0
16.0	24.0	17.6	0.6	17.6

四、Z941H電動法蘭閘閥適用范圍：

殼體材料	適用介質	適用溫度（℃）
碳素鋼（C型）	水、蒸汽、油品	≤425
鉻鎳鈦鋼（P型）	硝酸類	≤200
鉻鎳鉬鈦鋼（R型）	醋酸類	≤200
鉻鉬鋼（I型）	水、蒸汽、油品	≤550

五、Z941H電動法蘭閘閥主要連接及外形尺寸（PN16）：

公稱通徑DN（in）	主要外形尺寸及連接尺寸								電動裝置型號
公稱通徑DN（in）	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	16	3	4-Φ18	595	ZB15
50	250	160	115	100	16	3	4-Φ18	653	ZB15
65	265	180	145	120	18	3	4-Φ18	665	ZB15
80	280	195	160	135	20	3	8-Φ18	725	ZB15
100	300	215	180	155	20	3	8-Φ18	787	ZB15
125	325	245	210	185	22	3	8-Φ18	806	ZB20
150	350	280	240	210	24	3	8-Φ23	955	ZB20
200	400	335	295	265	26	3	12-Φ23	1105	ZB40
250	450	405	355	320	30	3	12-Φ25	1343	ZB40
300	500	460	410	375	30	3	12-Φ25	1516	ZC45
350	550	520	470	435	34	4	16-Φ25	1678	ZC45
400	600	580	525	485	36	4	16-Φ30	1849	ZC90
450	650	640	585	545	38	4	20-Φ30	1937	ZC90
500	700	705	650	608	42	4	20-Φ34	2234	ZC120
600	800	840	770	718	46	5	20-Φ41	2432	ZC180
700	900	910	840	788	48	5	24-Φ41	2489	ZC250
800	1000	1020	950	898	50	5	24-Φ41	2643	ZC350
900	1100	1125	1050	998	52	5	28-Φ41	2945	ZC500
1000	1200	1255	1170	1110	54	5	28-Φ42	3083	ZC500
1200	1350	1485	1390	1325	56	5	32-Φ48	3382	ZC800
1400	1500	1685	1590	1525	58	5	36-Φ48	3718	ZC1000

六、Z941H電動法蘭閘閥主要連接及外形尺寸（PN25）：

公稱通徑DN（in）	主要外形尺寸及連接尺寸								電動裝置型號
公稱通徑DN（in）	L	D	D1	D2	b	f	z-Φd	H	電動裝置型號
Z940、Z941、Z942
40	200	145	110	85	18	3	4-Φ18	595	ZB15
50	250	160	125	100	20	3	4-Φ18	653	ZB15
65	265	180	145	120	22	3	8-Φ18	665	ZB15
80	280	195	160	135	22	3	8-Φ18	725	ZB15
100	300	230	190	160	24	3	8-Φ23	787	ZB20
125	325	270	220	188	28	3	8-Φ25	902	ZB20
150	350	300	250	218	30	3	8-Φ25	955	ZB20
200	400	360	310	278	34	3	12-Φ25	1105	ZB40
250	425	425	370	332	36	3	12-Φ30	1343	ZB40
300	450	485	430	390	40	4	12-Φ30	1516	ZC60
350	550	550	490	448	44	4	16-Φ30	1678	ZC60
400	600	610	550	505	48	4	16-Φ34	1849	ZC90
450	650	660	600	555	50	4	16-Φ34	1937	ZC90
500	700	730	660	610	52	4	20-Φ34	2234	ZC120
600	800	840	770	718	56	5	20-Φ41	2432	ZC180
700	900	955	875	815	60	5	20-Φ41	2489	ZC250
800	1000	1070	990	930	64	5	24-Φ48	2643	ZC350

七、Z941H電動法蘭閘閥主要連接及外形尺寸（PN40）：

公稱通徑DN（in）	主要外形尺寸及連接尺寸										電動裝置
公稱通徑DN（in）	L	D	D1	D2	D6	b	z-Φd	f	f2	H	電動裝置
Z940、Z941、Z942
40	200	145	110	85	76	18	4-Φ18	3	4	617	ZB15
50	250	160	125	100	88	20	4-Φ18	3	4	665	ZB15
65	280	180	145	120	110	22	8-Φ18	3	4	680	ZB15
80	310	195	160	135	121	22	8-Φ18	3	4	752	ZB15
100	350	230	190	160	150	24	8-Φ23	3	4.5	846	ZB20
125	400	270	220	188	176	28	8-Φ25	3	4.5	908	ZB20
150	450	300	250	218	204	30	8-Φ25	3	4.5	1087	ZB40
200	550	375	320	282	260	38	12-Φ30	3	4.5	1243	ZB40
250	650	445	385	345	313	42	12-Φ34	3	4.5	1429	ZC45
300	750	510	450	408	364	46	16-Φ34	4	4.5	168	ZC60
350	850	570	510	465	422	52	16-Φ34	4	5	1738	ZC90
400	950	655	585	535	474	58	16-Φ41	4	5	1897	ZC120
450	1050	680	610	560	524	60	20-Φ41	4	5	2104	ZC180
500	1150	755	670	612	576	62	20-Φ48	4	5	2401	ZC180

八、Z941H電動法蘭閘閥主要連接及外形尺寸（PN64）：

公稱通徑DN（in）	主要外形尺寸及連接尺寸										電動裝置
公稱通徑DN（in）	L	D	D1	D2	D6	b	z-Φd	f	f2	H	電動裝置
Z940、Z941、Z942
50	250	175	135	105	88	26	4-Φ23	3	4	667	ZB15
65	280	200	160	130	110	28	8-Φ23	3	4	685	ZB15
80	310	210	170	140	121	30	8-Φ23	3	4	748	ZB20
100	350	250	200	168	150	32	8-Φ25	3	4.5	845	ZB20
125	400	295	240	202	176	36	8-Φ30	3	4.5	920	ZB20
150	450	340	280	240	204	38	8-Φ34	3	4.5	1009	ZB40
200	550	405	345	300	260	44	12-Φ34	3	4.5	1253	ZC60
250	650	470	400	345	313	48	12-Φ41	3	4.5	1449	ZC60
300	750	530	460	412	361	54	16-Φ41	4	4.5	1867	ZC90
350	850	595	525	475	422	60	16-Φ41	4	5	1913	ZC120
400	950	670	585	525	474	66	16-Φ48	4	5	2017	ZC180
500	1150	800	705	640	576	70	20-Φ54	4	5	2459	ZC250

九、Z941H電動法蘭閘閥主要連接及外形尺寸（PN100）

公稱通徑DN（in）	主要外形尺寸及連接尺寸										電動裝置
公稱通徑DN（in）	L	D	D1	D2	D6	b	z-Φd	f	f2	H	電動裝置
Z940、Z941、Z942
50	250	195	145	112	88	28	4-Φ25	3	4	781	ZB15
65	280	220	170	138	110	32	8-Φ25	3	4	830	ZB15
80	310	230	180	148	121	34	8-Φ25	3	4	865	ZB20
100	350	265	210	172	150	38	8-Φ30	3	4.5	1179	ZB40
125	400	310	250	210	176	42	8-Φ34	3	4.5	0098	ZC45
150	450	350	290	250	204	46	12-Φ34	3	4.5	1201	ZC60
200	550	430	360	312	260	54	12-Φ41	3	4.5	1611	ZC90
250	650	500	430	382	313	60	12-Φ41	3	4.5	1903	ZC90
300	750	585	500	442	364	70	16-Φ48	4	4.5	2054	ZC120
350	850	655	560	498	422	76	16-Φ54	4	5	2132	ZC180
400	950	715	620	558	474	80	16-Φ54	4	5	2321	ZC250

十、Z941H電動法蘭閘閥主要連接及外形尺寸（PN160）

公稱通徑DN（in）	主要外形尺寸及連接尺寸										電動裝置
公稱通徑DN（in）	L	D	D1	D2	D6	b	z-Φd	f	f2	H	電動裝置
Z940、Z941、Z942
50	300	215	165	132	88	36	8-Φ25	3	4	905	ZB20
65	340	245	190	152	110	44	8-Φ30	3	4	968	ZB20
80	390	260	205	168	121	46	8-Φ30	3	4	978	ZB40
100	450	300	240	200	150	48	8-Φ34	3	4.5	1043	ZC45
125	525	355	285	238	176	60	8-Φ41	3	4.5	1248	ZC60
150	600	390	318	270	204	66	12-Φ41	3	4.5	1394	ZC90
200	750	480	400	345	250	78	12-Φ48	3	4.5	1621	ZC120
